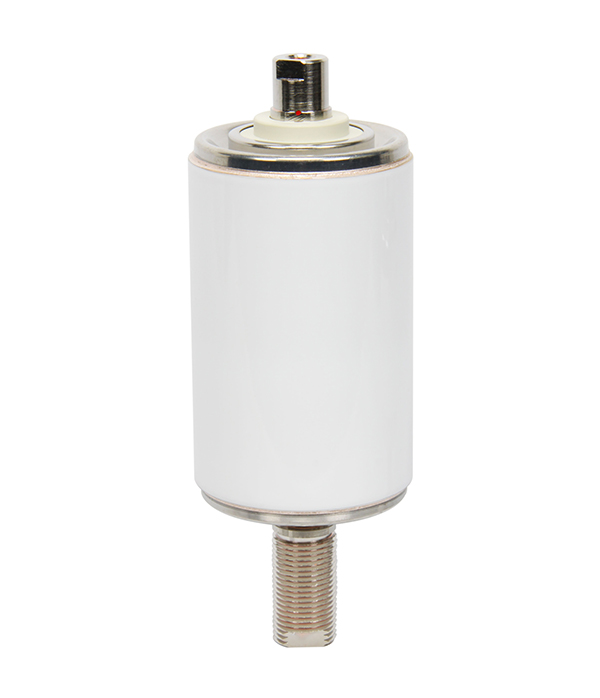

型號：VITD12/1250-25
類型：真空滅弧室
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢
| 主要技術參數 | ||
| 電壓參數 | ||
| 額定電壓(Ur) | kV | 12 |
| 額定短時(1min)工頻耐受電壓(Ud) | kV | 48 |
| 額定雷電沖擊耐受電壓(峰值)(Up) | kV | 85 |
| 額定頻率 | Hz | 50 |
| 電流參數 | ||
| 額定電流 | A | 1250 |
| 額定觸頭壓力下限時的回路電阻 | μΩ | ≤30 |
| 額定短路開斷電流 | kA | 20/25 |
| 額定短路開斷電流開斷次數 | Times | 30 |
| 額定短時耐受電流 | kA | 20/25 |
| 額定短路持續時間 | s | 4 |
| 額定峰值耐受電流(Ip) | kA | 50/63 |
| 額定短路關合電流(lIMc) | kA | 50/63 |
| 額定電纜充電開斷電流(Ic) | A | 25 |
| 額定單個電容器組開斷電流 | A | 400/630 |
| 額定背對背電容器組開斷電流 | A | 400 |
| 機械參數 | ||
| 運動部分質量 | kg | ≤0.7 |
| 觸頭自閉力 | N | 70±40 |
| 額定開距下的觸頭反力 | N | 120±50 |
| 對開關機械特性需求 | ||
| 觸頭開距 | mm | 9±1 |
| 平均分閘速度(觸頭閉合位置~75%開距) | m/s | 12±0.3 |
| 平均合閘速度(30%開距~觸頭閉合位置) | m/s | 0.8±0.2 |
| 額定觸頭壓力 | N | 2000±200 |
| 觸頭初壓力 | 1400±100 | |
| 觸頭合閘彈跳時間 | ms | ≤2 |
| 觸頭合閘和分閘不同期 | ms | ≤1 |
| 分閘觸頭反彈幅值 | mm | ≤2 |
| 壽命 | ||
| 儲存期 | years | 20 |
| 機械壽命 | Times | 10000 |
| 觸頭允許磨損厚度 | mm | 3 |

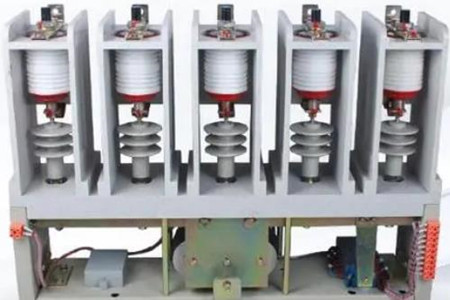

真空滅弧室是一種用于高壓電力系統中的電氣設備，當其在進行開關斷開電流時，可以有效地滅除電弧并防止電弧的再燃。如果想要掌握它的使用，就應該單對它的基本原理、應用場景以及未來發展方向有所了解。 ...

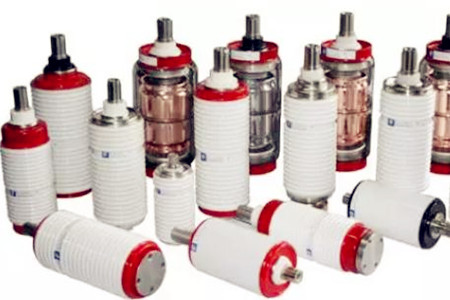

研究發現機械特性對真空滅弧室的各項電氣性能有很大的影響，為什么這么說呢?我們可以從這兩者之間的關系中了解一二。 1、開距。 觸頭開距的大小和產品的額定電壓和耐壓要求有關系，...

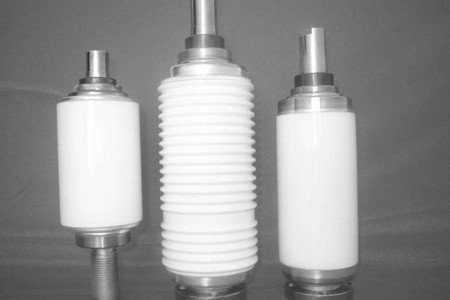

真空滅弧室 的使用是有條件的，驗收也是有標準的，因此客戶在拿到產品的時候，不要著急使用，確定產品質量合格，現場滿足使用條件，才能夠讓產品投入運行。下面廠家技術人員為大家講解一下該產品的驗收標準...

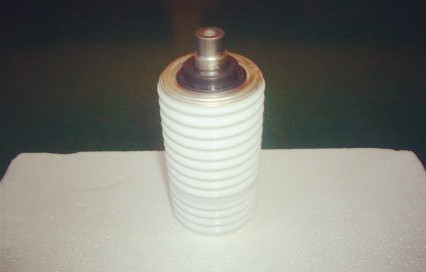

真空滅弧室是真空開關中的重要部件之一，為了確保使用期間，它的開關和閉合能力是穩定的，應該要注意以下幾點事項： 1、產品在出廠的時候，應該要確保其真空度合格，一般真空度不能低于1.3×...

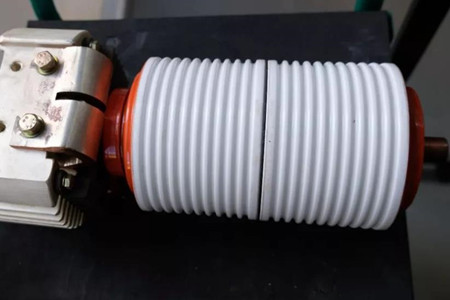

在高壓電設備中的滅弧室是重要的安全保護裝置，為了保障滅弧室和高壓電設備的安全使用，清楚滅弧室內部電場分布情況是有必要的。因為滅弧室內部電場分布情況會對安全運行產生影響。今天小編就來介紹一下真空滅...
